Auswahl unserer Projekte


Autolocator

Tonbandmaschinenansteuerung für Mischpultautomation System4.

Zum AnfangZum Anfang

Betriebsstundenzähler

Microcontrollergesteuerter Betriebsstunden- und Einschaltzähler, per IrDa auslesbar.

Zum AnfangZum Anfang

Betriebsstundenzähler

Microcontrollergesteuerter Betriebsstundenzähler mit Abschaltautomatik bei zu niedrigem Ölstand für Rüttelverdichter.

Zum AnfangZum Anfang

BTM05 und Omegameter

Meßgeräte zur dynamischen Messung der Bodenverdichtung an einer Vibrationswalze. Anhand der Verformung der Schwingung der Bandage wird während der Fahrt die Bodenverdichtung berechnet. Das Gerät arbeitet mit zwei 8051-Microcontroller- Derivaten.

Zum AnfangZum Anfang

DASYLab® Addon Module / Treiber

Zum AnfangZum Anfang

DIAdem® Datenerfassungstreiber

Für DIADem 32 Bit und DIADem 64 Bit (z.B. Rainer Thomas Messtechnik RTM Telemetriesysteme).


Zum AnfangZum Anfang

Datenerfassungssystem CaSy

PC-Einsteckkarten zur Datenerfassung, ISA-Bus, modularer Aufbau, mit 12 Bit ADC´s und 18 Bit DAC.


Zum AnfangZum Anfang

Datenerfassungssystem COMET

PC-Einsteckkarten zur Datenerfassung, ISA-Bus, modularer Aufbau, 12-16 Bit ADCs bis 800 kHz Abtastrate, Anschlußboxen mit Anti-Aliasing Filtern, Simulation Sample & Hold, Potentialtrennung, etc.


Zum AnfangZum Anfang

Datenerfassungssystem Comet96

PC-Einsteckkarten zur Datenerfassung, ISA-Bus, 12 Bit ADCs bis 800 kHz Abtastrate, Anschlussboxen mit Anti-Aliasing Filtern, Simulation Sample & Hold, Potentialtrennung, etc. flexibler Aufbau durch zur Laufzeit programmierbarer Logik, z.B. Auto Gain in Echtzeit.

Zum AnfangZum Anfang

Datenerfassungstreiber

Verschiedene Datenerfassungstreiber für eigene Datenerfassungskarten (COMET, COMET96) und Fremdsysteme (Hottinger Baldwin MGCPlus, QuantumX, Analog Devices 6B, Sparc 200, TEAC GX1, TEAC LX-Series, Goldammer, FastTracer, Data Translation, RogaDAQ16), für Messdatenerfassungs- und Bearbeitungsprogramme wie DASYLab®, Signalys, DIA/DAGO, DIAdem®, FlexPro®, TurboLab®, NECC, ASIO.

Zum AnfangZum Anfang

Demokoffer

Demonstrationsgerät für Verdichtungsmessungen an Baumaschinen.

Zum AnfangZum Anfang

FFT-/AA-Filterkarte

Vierkanalige Anti-Aliasing Filterkarte für FFT-Analysator.

Zum AnfangZum Anfang

FFT-Analysatoren

Zur Geräuschmessung an Fahrzeugbremsen, als eigenständiges DOS-Programm und als WINDOWS Programm unter TurboLab, Kommunikation mit Prüfstandssoftware Schenck X-Brake

Zum AnfangZum Anfang

INTelligence - INT69® Diagnose Visualisierungssoftware

Die Analysedaten des Verdichter-Überwachungsgerätes INT69® Diagnose der Firma KRIWAN Industrie-Elektronik GmbH werden aus dem Gerät ausgelesen, übersichtlich dargestellt und in einer Datenbank verwaltet. Die von uns entwickelte mehrsprachige Software ermöglicht es dem Wartungspersonal der Kompressoren, Fehler an den Kühlkompressoren schnell zu erkennen und Wartungsintervalle zu optimieren.

Zum AnfangZum Anfang

Ionisator

Sauerstoff Ionisator für Galva-Iontophorese.

Zum AnfangZum Anfang

Kalibrator

Hochgenauer Kalibrator mit preiswerten D/A-Wandlern, dessen Ausgangsspannung von einem PC über ein geeichtes Voltmeter korrigiert wird.

Zum AnfangZum Anfang

LED Leuchten mit Zubehöhr

In Zusammenarbeit mit unserem Kunden Kunststofftechnik Jedermann haben wir mehrere Projekte zum Thema LED-Leuchten realisiert.
Darüber hinaus wurden Module zur Vorführung und Präsentation der Leuchten entwickelt. (ProShow, ProSwitch, etc.).

Die ProSpot Leuchte ist mit 36 OSRAM-High-Power-LEDs neuester Technologie bestückt und findet Ihren Einsatz als Rücklicht und Nebelschlussleuchte. Durch einen Freiform-Spiegel wird die Lichtausbeute der Leuchte voll ausgeschöpft. Die von uns entwickelte Elektronik regelt die Ströme der verschiedenen LED-Ketten. Mit Hilfe eines Schaltreglers wurde der Eingangsspannungsbereich der Leuchte auf 9V bis 30 V erweitert. Hierdurch ist die Leuchte universell einsetzbar.

Die Leuchten der PRO-WORK, PRO-REAR und PRO-DAY-Serie finden ihren Einsatz als Arbeitsscheinwerfer, Tagfahr- und Rückfahrleuchten. Der integrierte Schaltregler regelt die Ströme von insgesamt sechs 1 Watt High-Power-LEDs und macht die Leuchte dadurch universell für den 12V und 24V Betrieb verwendbar. Um eine möglichst hohe Lebensdauer der LEDs zu gewährleisten, wurde bei der Entwicklung ein besonderes Augenmerk auf das Wärmemanagement der Baugruppe gelegt. Eine Realisierung für den Betrieb der Leuchte am 230V Netz ist in Vorbereitung.

Zum AnfangZum Anfang

Lernsoftware Hörgeräteakustiker




In Zusammenarbeit mit der Bundesoffenen Landesberufsschule für Hörgeräteakustiker in Lübeck wurde eine Lernsoftware für Hörgeräteakustiker entwickelt. Signale können aufgenommen, abgespielt und dargestellt werden. Es wurde eine Signaldatenbank erstellt, in der spezielle Signale sowie dazu gehörige Informationen übersichtlich verwaltet und dargestellt werden können. Im Analysemodul können Signale hinsichtlich ihres Frequenzgehaltes untersucht und miteinander verglichen werden (Oktav-, Terzanlayse, FFT). Mit Hilfe des Singnalgenerator-Moduls können bis zu 6 Signale erzeugt, gefiltert (Oktav-, Terzanlayse) und miteinander gemischt werden. Das Summensignal kann für den rechten und linken Kanal getrennt auf die Soundkarte ausgegeben und als Wave-Datei abgespeichert werden. Weitere Module sollen folgen.
Damit werden zukünftig alle Hörgeräteakustiker Deutschlands mit Hilfe einer Lernsoftware ausgebildet, die im Hause Nehring entwickelt worden ist.

Zum AnfangZum Anfang

Microclimates

Beitrag zu einer Installation der Künstlerin H. Griffiths.

Von einer lokal installierten Wetterstation werden Wetterdaten an den Steuerrechner übertragen. Diese Daten steuern verschiedene Effekte (Licht, Klang, Duft), die die Atmosphäre des Raumes verändern. Mit einer Videokamera und einem Beamer wird ein Bild des Himmels über dem Gebäude an die Decke des Raumes geworfen.

Zum AnfangZum Anfang

Messverstärker

Strom- und Spannungsmessungen an Festplatten.

Zum AnfangZum Anfang

Motorfader

Regler für Motorfader.

Zum AnfangZum Anfang

MUX-Board

PC-Einsteckkarte ISA Bus mit 48 kanaliger Analogsignalerfassung und 48 kanaliger Analogsignalausgabe für Mischpultautomation System4.

Zum AnfangZum Anfang

NeAkustik Schallleistungsmessungen

Mit geeigneter Hardware (Mikrofone, Datenerfassungsgerät) bildet NeAkustik SPM einen mehrkanaligen Schallpegelmesser nach DIN EN 61672-1:2013 Klasse 1 (auf Wunsch mit DAkkS Kalibrierung)

  • Schallleistungsmessung nach Hüllflächenverfahren nach DIN 45 635, DIN EN ISO 3744, 3745, 3746
  • Terzanalysen (Oktave, Terz, bis 24tel Oktave) der Geräusche DIN EN 61260:1996-2, IEC 1260, DIN 45 651, DIN 45 652
  • FFT Analysen der Geräusche

Zur Produktseite von NeAkustik ->

Zum AnfangZum Anfang

Auslösebeschleunigung der Bremsen von Kettensägen

Mit geeigneter Hardware (Beschleunigungsaufnehmer, Datenerfassungsgerät) ermöglicht NeCSB die Erfassung und Beurteilung der Auslösung von Kettensägenbremsen nach ISO/CD 13772:2016 (auf Wunsch mit DAkkS Kalibrierung).

Diese Software wurde in Zusammenarbeit und für das KWF (Kuratorium für Waldarbeit und Forsttechnik, Groß-Umstadt) entwickelt .

Zum AnfangZum Anfang

NeAkustik Tonhaltigkeit

Software zur Berechnung der Tonhaltigkeit nach DIN 45681 und zur Frequenzanalyse (Oktaven, Terzen, 1/6-Oktavern, 1/12-Oktaven, 1/24-Oktaven) nach DIN EN 61260. Mit NeAkustik ist es erstmals möglich, von vorhandenen WAVE-Dateien eine Beurteilung nach den genannten Normen durchzuführen. Die zu analysierenden Geräusche können auch über interne oder externe Soundkarten eingespielt werden. Die Resultate sind kalibriert und normenkonform. Für den Vertrieb wenden Sie sich bitte an unseren Partner Stratenschulte-Messtechnik, Herrn Stratenschulte.

Zur Produktseite von NeAkustik ->

Zum AnfangZum Anfang

NeQS


NeQS ist ein automatisiertes, menügeführtes Prüfsystem zur Qualitätssicherung mit Datenbank und hochflexibler Soft- / Hardwarekombination. Seit mehreren Jahren ist dieses System erfolgreich zur Abnahme von Maschinen im Einsatz. NeQS liefert alle erforderlichen Messwerte, Protokolle und Messbilder zur Dokumentation bzw. Analyse.

Zur Produktseite von NeQS ->

Zum AnfangZum Anfang

NeConvert

Software zur Konvertierung von Messdaten der Formate Müller BBM (PAK) und Skalar 20 (TDF). Eine Konvertierung ist dabei in beide Richtungen PAK < -- > TDF möglich, ebenso die Erweiterung auf andere Formate. Verschiedene Filtermöglichkeiten sind vorhanden.

Zum AnfangZum Anfang

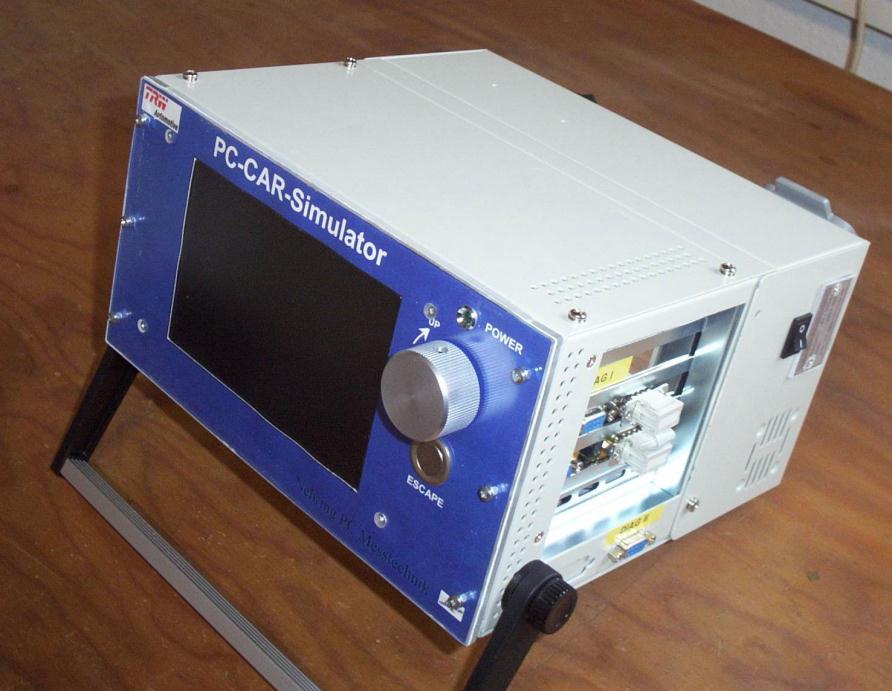

PC-CAR-Simulator


Ein PC gestütztes Gerät zur Simulation einer Fahrzeugumgebung für TRW ECU-Einheiten. (z.B.: ABS, ESP). Die Simulation der Fahrzeugumgebung umfasst 4 unabhängige Radsignale, das Senden von zyklische CAN-Bus Botschaften, das Auswerten von CAN-Botschaften ( z.B. Warnlampen), die Ausgabe von Hardwaresignalen (IGNITION, Bremsschalter etc.), das Auslesen und Löschen von Fehlercodes über CAN-Bus und K-Line. Externe Diagnosetools können über den eingebauten CAN-Bus angeschlossen werden. Ebenso können externe Simulatoren zur Ausgabe von komplexen Wheelspeedsigalen z.B. USB-Wheelspeedsimulator von Fa. Nehring angeschlossen werden. Auf den Simulator kann per FTP zugegriffen werden.

Zum AnfangZum Anfang

R@dioTools


Werbedispositionssystem für Rundfunksender.

R@dioTools Flashdemo

Zum AnfangZum Anfang

RogaREC - Messdatenerfassungssoftware / Onlinerecorder

Die RogaREC Software ist ein Rekorder Programm welches speziell für den RogaDAQ16, die USB Multichoice Serie der Firma Goldammer und die SICONN-Serie der Firma Geitmann Messtechnik entwickelt wurde. Im Mittelpunkt steht hier eine intuitive Bedienphilosophie im Vordergrund, so dass auf eine Bedienungsanleitung verzichtet werden kann. Bei der Darstellungsart kann zwischen Osziloskop oder Bargraf gewählt werden. Eine Übersteuerungsanzeige für jeden Kanal, sowie Pre & Post Trigger ist zusätzlich implementiert. Weitere Anzeigefunktionen wie Aufnahmezeit, verbleibende Aufnahmezeit runden die RogaREC Software ab. Die Rohdaten werden im binären 16 Bit TAFFmat Format gespeichert. Das TEAC TAFFmat Format ist zu FlexPro, DaDisp, DiaDem, ArtemiS, FAMOS, LMS und vielen anderen Programmen kompatibel.

RogaREC - Datenblatt (PDF)

Zum AnfangZum Anfang

Prüfsoftware für CAN-gesteuerte Maschinen

LabVIEW-Programm mit Datenbankanbindung, mit dem die Endkontrolle von Maschinen durchgeführt wird.
Es werden PXI-Messgeräte und ein externes Netzteil angesteuert und die Bewegungsabläufe der Maschinen komplett über mehrere CAN-Busse ferngesteuert. Die Bewegungsabläufe werden via CAN-Bus und Analogspannungen erfasst und ausgewertet (Geschwindigkeiten, Beschleuigungen, Aktionszeiten,...). Alle Daten werden in eine Datenbank geschrieben, die Ergebnisse in WORD-Protokolle ausgegeben.

Qualitätssicherung Elektronenstrahl- Schweißgerät

An einem Elektronenstrahlschweißgerät werden während des Schweißvorganges Parameter wie Hochspannung, Strahlstrom, etc. erfaßt, grafisch dargestellt und mit Toleranzfeldern verglichen. Die Datenerfassung geschieht über eine COMET Karte.

Zum AnfangZum Anfang

Schaltbox

Diverse Adapter- und Umschaltboxen für Versuchen an PKW-Bremssystemen.

Zum AnfangZum Anfang

Software-Entwicklungsboard EBC450 VW416

Die Platine Software-Entwicklungsboard EBC450 VW416 ist ein 4 Lagen Multilayer mit einem DUAL-Prozessor System für ABS-Einheiten der Fa. TRW-Automotive. Die Originalschaltung von TRW wurde für die Softwareentwicklung um Jumper, Messpunkte, Motor- und Spulenersatzschaltungen erweitert. Die Platine wurde von uns mit Eagle(c) erstellt. Um das Handling im Labor zu verbessern wurde die Schaltung auf einer Platinenfläche von 35 x 35 cm realisiert. Die Platine umfasst ca. 800 Bauteile (ca. 1800 Pins). Da es sich um einen Prototypen handelt, wurde die Bestückung von uns in Handarbeit durchgeführt. Der Systemtest erfolgte in Zusammenarbeit mit unserem Kunden.

Zum AnfangZum Anfang

Spannungs-Frequenz- wandler

Dient zur Aufzeichnung von DC-Signalen auf Kassettenrecorder.

Zum AnfangZum Anfang

Splittzähler und - Regler

Messgerät zur Erfassung der gestreuten Splittmenge eines Splittstreuers für den Strassenbau und Regler der gestreuten Menge.

Zum AnfangZum Anfang

SPM-10 / NORSONIC 508


10 kanaliges Schallpegelmessglied zur Schallleistungsmessung und zur Erfassung von Handarmschwingungen. Eichfähig, PTB-Zulassung, ICP Stromspeisung. Betriebssoftware für SPM-10 Schallpegelmesser mit grafischer Pegel- und Zeitsignaldarstellung, normgrechter Schalleistungserfassung, Terzanalysen und Oktavanalysen, FFT-Analysen, gehörrichtige Lautstärke nach Zwicker, Hand-Armschwingungen etc.

-> zur Produktseite von SPM-10

Zum AnfangZum Anfang

SSETI ESEO Magic

Satelliten-Steuereinheit im Rahmen des ESEO-Satelliten-Projektes (Student Space Exploration and Technology Initiative) zur Steuerung und Überwachung des Antriebssystems. Mikrocontroller-Baugruppe mit 80C32 und M16C mit CAN-Bus-Kommunikation

Berücksichtigung von HiRel-Standards

SSETI Magic Webseite

SSETI Webseite

Zum AnfangZum Anfang

Strom-Messwandler

Vier-kanaliger potentialfreier Strom-Spannungswandler zur Messung der Stromaufnahme an Festplatten.

Zum AnfangZum Anfang

Stromregler

Microcontrollergesteuerter Stromregler bis 6A (FET mit Pulsbreitenansteuerung) mit Sicherheitsabschaltung und PWM-Eingang zur Sollwertvorgabe.

Zum AnfangZum Anfang

SYSTEM 4

Mischpultautomation für Tonstudios zum Nachrüsten in vorhandene Pulte. Komplette Software mit grafischer Darstellung.

Zum AnfangZum Anfang

Testgerät zur Qualitätskontrolle nach der Fertigung

Testgerät zum Testen einer Microcontroller-Baugruppe für die Serienfertigung. Kann bis zu acht Baugruppen parallel testen, stellt pro Baugruppe an 29 Ausgängen Prüfspannungen zur Verfügung und misst Ströme und Spannungen an 72 Meßpunkten. Modulares Gerät mit PC in 19”-Schrank.

Zum AnfangZum Anfang

USB-Radsensor-Simulator

Der USB-Radsensor-Simulator wurde für die Simulation intelligenter Raddrehzahlsensoren entwickelt. Mit seiner Hilfe ist es möglich, nahezu alle gängigen passiven und aktiven Raddrehzahlsensoren zu simulieren. Zur Zt. sind die Sensortypen KMI22, ATS651, TLE4941 und TLE4941 implementiert. Unabhängig voneinander können bis zu vier Sensoren parallel simuliert werden, bei denen das Ausgangssignal dem eines echten Raddrehzahlsensors entspricht. Der USB-Radsensor-Simulator findet u.a. seinen Einsatz im Laborumfeld, wo Steuergeräte entwickelt und getestet werden. Das Simulationssystem besteht aus einer Windows Software (NeUSB), die den Radsimulator über die USB-Schnittstelle parametriert und steuert. Die generierten Ausgangssignale werden dann vom Simulator selbstständig ausgegeben. Die Einstellung der Geschwindigkeit und der Sensorparameter ist wahlweise für jeden Sensor einzeln, achsenweise oder für das ganze Fahrzeug einstellbar. Über den "One-Shot-Modus" ist es möglich, einzelne fehlerhafte Frames zu genieren und auszugeben. Mit Hilfe einer einfachen Skriptsprache können nahezu beliebige Geschwindigkeitsprofile definiert und abgefahren werden.

Zum AnfangZum Anfang

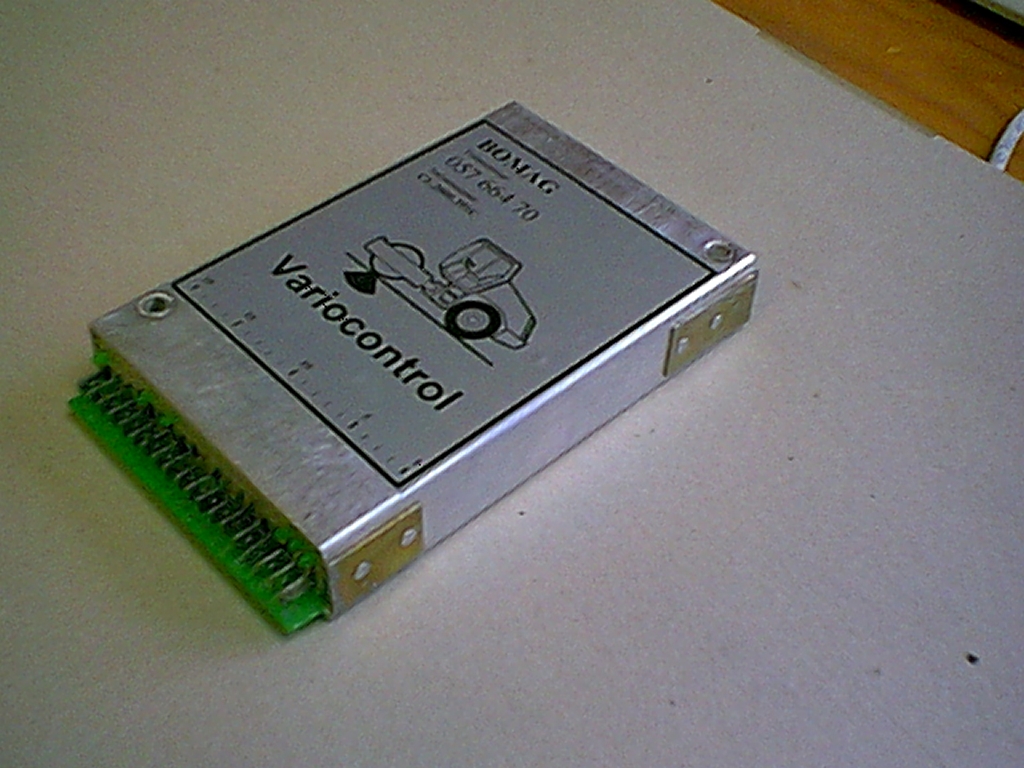

Variomaticmodul

Das Modul Variomatic (Notfall-Lageregelung und Cosinustransformation) ist für den Einsatz in den Bauwalzen BW184 und BW213 der Fa. BOMAG konzipiert. Das Modul erfaßt kontinuierlich die Lage (Winkel) des Erregers der Variomatic und berechnet hieraus die resultierende Amplitude. Diese wird als proportionale Spannung im Bereich von 0 bis 8,5 V und im Bereich von 0 bis 5 V ausgegeben. Ein weiterer Bestandteil des Moduls ist die Notfall-Lageregelung der Variomatic. Bei einem Ausfall der SPS an einer Maschine wird die Lageregelung des Erregers durch das Modul übernommen und somit ein Notbetrieb gewährleistet.

Zum AnfangZum Anfang

VCA-Board

Vierkanalige spannungsgesteuerte Fader für Mischpultautomation System4.

Zum AnfangZum Anfang

Vierkanal Schallpegelanzeige

Microcontrollergesteuerter vierkanaliger Schallpegelmesser zur Messung von Bremsengeräuschen im Fahrzeug.

Zum AnfangZum Anfang

Wavespace

Installation für die Künstlerin H. Griffiths.

Auf einem Band von 21,60 m Länge und 1 m Breite sind mehr als 4000 LEDs angebracht. Auf dem Band laufen Lichteffekte ab, die Klimaereignisse darstellen. Passend zu den Lichteffekten werden Soundeffekte abgespielt. Außerdem fließen die Daten externer Sensoren in die Vorführung ein (Bewegungsmelder im Raum, Wellensensor im Meer, dessen Daten per GSM-Verbindung an den Steuerrechner übertragen werden). Die gesamte Vorführung ist durch eine Textdatei steuerbar.

Zum AnfangZum Anfang

C18 Essenz der Kohle

Installation für die Künstlerin H. Griffiths.

LED-Videoeffekte und Sound im Kunstmuseum Mülheim an der Ruhr im Rahmen der Aktion Kunst&Kohle.
