NeVib erlaubt nicht nur selbst aufgenommene Dateien auszuwerten, sondern es können Messungen aus anderen Dateien importiert werden.
Es wird der Import von Text-Dateien, wie z.B. CSV-Dateien unterstützt, das genaue Format der Daten kann angegeben werden.

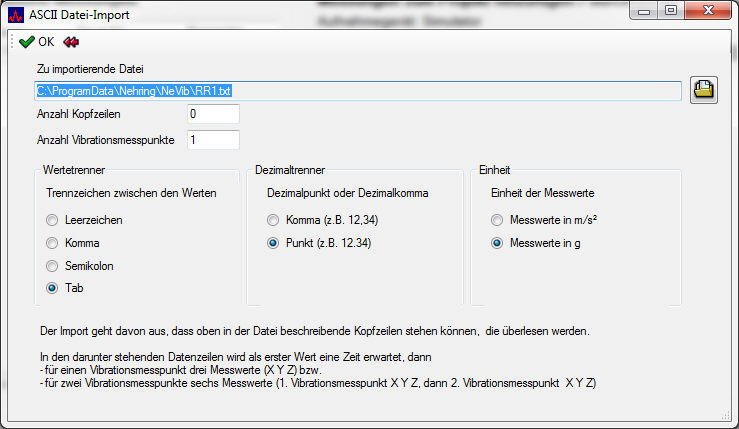

Über das Menü Datei - Messung aus Text-Datei importieren kommt man nach der Auswahl der zu importierenden Datei in den Import-Dialog:
Klicken Sie in der Grafik auf einen Bereich, über den Sie mehr erfahren möchten.
Der Import geht davon aus, dass in jeder Zeile mehrere Fließkommazahlen mit folgender Bedeutung hintereinander stehen:
Bei einem Vibrationsmesspunkt:
Zeit in Sekunden / X-Wert / Y-Wert / Z-Wert
Bei zwei Vibrationsmesspunkten:
Zeit in Sekunden / X-Wert 1 / Y-Wert 1 / Z-Wert 1 / X-Wert 2 / Y-Wert 2 / Z-Wert 2
Beispiel mit einem Vibrationsmesspunkt, vier Kopfzeilen, Wertetrenner Semikolon, Dezimaltrenner Komma:
Messung am 1.4.1703
Messobjekt Vierspännerkutsche Typ Royal TS
Messort Beifahrersitz
Zeit - sec;Beschleunigung Sitzkissen X in g;Beschleunigung Sitzkissen Y in g;Beschleunigung Sitzkissen Z in g
0;-0,0177001953125;-0,018310546875;-0,0167846679688
0,00041015625;-0,0567626953125;-0,067138671875;-0,113525390625
0,0008203125;-0,050048828125;-0,0665283203125;-0,117492675781
0,00123046875;-0,04150390625;-0,06103515625;-0,136108398438
Aus den Zeitwerten aufeinanderfolgender Zeilen wird die Abtastrate berechnet.
Am Anfang der Datei können beliebig viele beschreibende Kopfzeilen enthalten sein, die beim Import überlesen werden. Im obigen Beispiel sind es vier Kopfzeilen.
NeVib kann Messungen mit einem oder zwei dreiachsigen Vibrationsmesspunkten auswerten. Wenn die ASCII-Datei die Daten von einem Vibrationsmesspunkt enthält, geben Sie hier eine 1 ein, wenn sie die Daten von zwei Vibrationsmesspunkten enthält, eine 2.
Zwischen den Zeitangaben und den Messwerten und zwischen den Messwerten befinden sich Trennzeichen.
Wählen Sie hier bitte das Trennzeichen aus, das sich zwischen den Zahlenangaben befindet, im obigen Beispiel ein Semikolon.
Im deutschen Sprachraum wird als Dezimaltrenner (Trennzeichen zwischen Vorkommastellen und Nachkommastellen) ein Komma verwendet, im englischen ein Punkt.
Wählen Sie hier den passenden Dezimaltrenner aus.
Wenn die Beschleunigungs-Messwerte in "g" angegeben sind, werden sie für den Import mit 9,81 multipliziert, weil NeVib alle Beschleunigungen in m/s² erwartet.
