FFT

Sie können von einem der Mikrofonkanäle oder vom Summenkanal eine FFT (Fast Fourier Transformation) berechnen und anzeigen lassen.

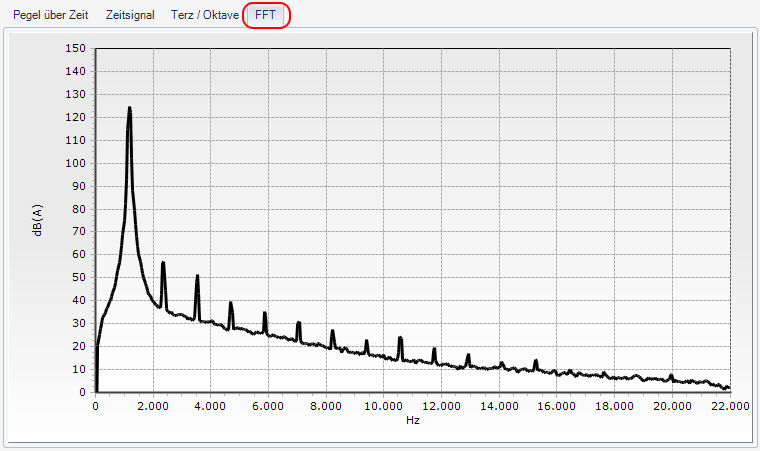

Klicken Sie dazu auf das Tab 'FFT'

Während der Messung wird das Spektrum der aktuell gemessenen Daten angezeigt.

Nach der Messung wird das Spektrum des aktuell gewählten Signal-Ausschnitts angezeigt (siehe Zoom).

Bitte beachten Sie:

Wenn Sie zur Analyse den Summenkanal 'Messflächenschalldruck' auswählen, werden die Korrekturterme nicht berücksichtigt.

Auflösung / Fensterlänge

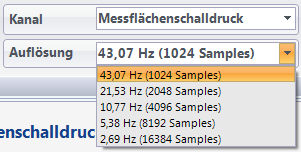

Einstellung der Auflösung bzw. der Fensterlänge im Menü 'Auflösung':

Sie können die FFT-Auflösung und damit die FFT-Fensterlänge verändern.

Je größer die Fensterlänge ist, desto höher ist die spektrale Auflösung.

Infos zur FFT
