Bei Hand-Armschwingungen wird bei 'Summe' die Vektorsumme angezeigt ( Wurzel aus x²+y²+z²), bei Ganzkörperschwingungen wird das Maximum der gewichteten Ergebnisse der X-, Y-, Z-Achsen angezeigt.
Bitte beachten Sie, dass die angezeigten Werte je nach Auswertungsart gewichtet sind.
Die Summen / bzw. Maximal-Werte sind dann mit den jeweiligen Unteren und oberen Auslösewerten zu vergleichen, die jedoch regional unterschiedlich sein können:

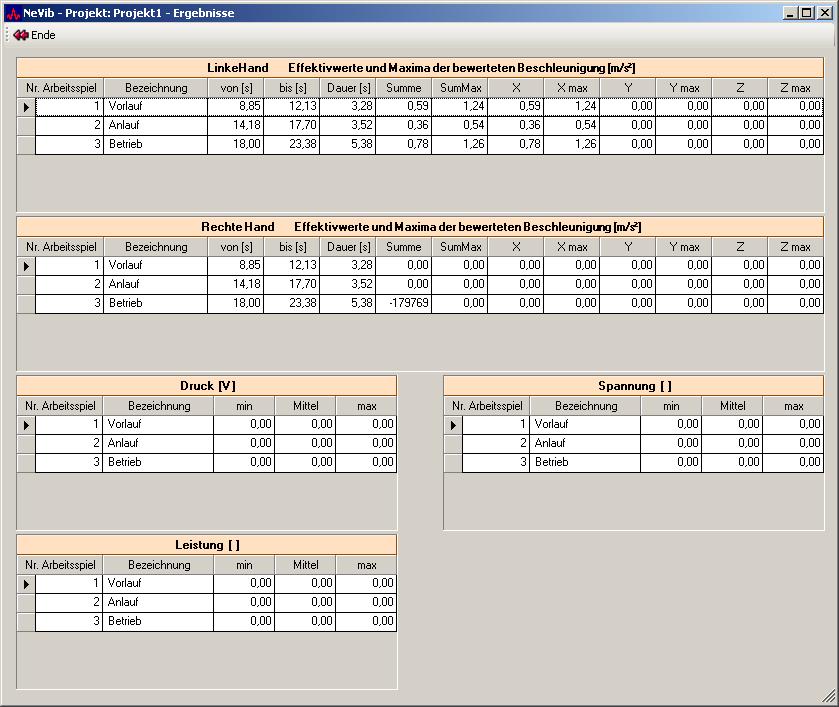

Es werden die Ergebnisse für jedes Arbeitsspiel angezeigt. Als Dauer des Arbeitsspiels wird dabei die „effektive“ Zeit angegeben, also nur die Zeit, in der die Triggerbedingungen für alle aktiven Zusatzkanäle erfüllt sind.
Bei der Ergebnisberechnung werden sowohl bei den Vibrations- als auch bei den Zusatzkanälen nur Werte mit einbezogen, bei denen die Triggerbedingung für alle aktiven Zusatzkanäle erfüllt sind.
Gewichteter Intervall-Effektivwert der bewerteten Beschleunigung (Bewertung Hand-Armschwingung nach EN ISO 8041) in X-, Y- und Z-Richtung.
Hand-Armschwingungen:
Geometrischen Summe (Vektorsumme) der Intervall-Effektivwerte der drei Achsen X, Y, Z, berechnet von den gewichteten und frequenzbewerteten Signalen.
Ganzkörperschwingungen:
Maximum der Intervall-Effektivwerte der drei Achsen X, Y, Z, berechnet von den gewichteten und frequenzbewerteten Signalen.
Hand-Armschwingungen:
Größter Momentanwert des gewichteten und frequenzbewerteten Summensignales, für den die Triggerbedingungen erfüllt sind.
Ganzkörperschwingungen:
Größter Momentanwert des Maximums der gewichteten und frequenzbewerteten Effektivwerte der drei Achsen X, Y, Z, für den die Triggerbedingungen erfüllt sind.
Jeweils größter Momentanwert des frequenzbewerteten X- Y- bzw. Z-Signals, für den die Triggerbedingungen erfüllt sind.
Es werden, unabhängig vom Anzeigemodus für die Zusatzkanäle (Rohdaten oder gleitender Mittelwert) zum Berechnend er Ergebnisse für die Zusatzkanäle immer die Rohdaten der Zusatzkanäle herangezogen
Kleinster Wert im betrachteten Arbeitsspiel, für den die Triggerbedingungen erfüllt sind.
Arithmetischer Mittelwert aller Messwerte im betrachteten Arbeitsspiel, für die die Triggerbedingungen erfüllt sind.
Größter Wert im betrachteten Arbeitsspiel, für den die Triggerbedingungen erfüllt sind.
Schlüsselwörter siehe Erstellen eigener EXCEL-Vorlagen
